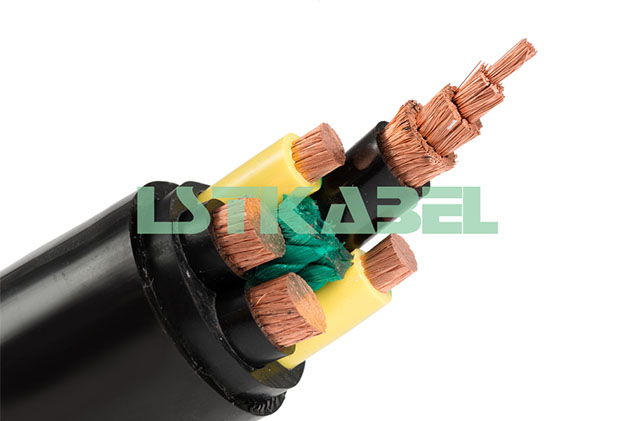

矿用电缆是煤矿用电缆的简称，矿用电缆均为阻燃电缆，都应经过安标国家矿用产品安全标志中心颁发矿用产品安全标志证书。U型（M型）煤矿用橡套电缆，产品标准为GB/T12972-2008《矿用橡套软电缆》、MT818-2009《煤矿用阻燃电缆》，适用于工频额定电压U0/U 8.7/10KV及以下矿用动力装置用移动敷设的电缆。
（1）工频额定电压U0/U为380/660V、660/1140V、1.9/3.3kv、3.6/6kv、6/10KV、8.7/10KV、300/500V。
（2）电缆导体的最高允许工作温度：65℃ 90℃
（3） 电缆允许最低的工作环境温度为-35℃
（4） 电缆弯曲半径：不大于电缆外径的6倍。
矿用电缆包括mc电缆，mcp电缆，mz电缆，mzp电缆，myq电缆，my电缆，mcptj电缆，myptj电缆，mvv电缆，mkvv电缆，myjv电缆，mkyjv电缆，mhyv电缆，ugf电缆，高压矿用电缆，10kv橡套电缆，6kv矿用电缆，矿用移动电缆，矿用阻燃电缆，mcpt电缆，矿用橡套电缆。
选择要求
矿井供电系统中，高压供电线路一般都采用铠装电缆，其故障率相对低压供电所采用的要少得多。采区供电是供电系统中的薄弱环节，工作环境又较差，因而如何选择电缆的型号与截面，关系到供电运行的安全。下面介绍电缆的选型和电缆截面的选择方法。
电缆型号的选择
电缆型号的选择，与供电的可靠性、安全性及是否经济合理有很大的关系?！睹嚎蟀踩娉獭返谒陌倭咛醵缘缋碌难∮弥贫巳缦卵≡褚螅?/span>
1.电缆实际敷设地点的水平差应与规定的电缆允许敷设水平差相适应。
2.电缆应带有供?；そ拥赜玫淖愎唤孛娴牡继?。
3.严禁采用铝包电缆。
4.必须选用经检验合格的并取得煤矿矿用产品安全标志的阻燃电缆。
5.电缆主线芯的截面应满足供电线路负荷的要求。
6.对固定敷设的高压电缆要求：
（1）在立井井筒或倾角45°其以上的井巷内，应采用聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆、交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆。
（2）在水平巷道或倾角45°以下的井巷内，应采用聚氯乙烯绝缘钢带或细钢丝铠装聚氯乙烯护套电力电缆、交联乙烯钢带或细钢丝铠装聚氯乙烯护套电力电缆。
（3）在进风斜井、井底车场及其附近、中央变电所至采区变电所之间，可以采用铝芯电缆；其他地点必须采用铜芯电缆。
（4）固定敷设的低压电缆，应采用Mw铠装或非铠装电缆或对应电压等级的移动橡套软电缆。
（5）非固定敷设的高低压电缆，必须采用符合Mr818标准的橡套软电缆。移动式和手持式电气设备应使用专用橡套电缆。
（6）照明、通信、信号和控制用的电缆，应采用铠装通信电缆、橡套电缆或M、厂、厂型塑力缆。
（7）低压电缆不应采用铝芯，采区低压电缆严禁采用铝芯。
电缆截面的选择
电缆截面的选择包括高压电缆截面的选择和低压电缆截面的选择，并以低压电缆截面的选择为主。
电缆主芯线的选择
一般采区低压供电线路都比较长，在运行中电缆流过电流会产生压降而发热。为保证电缆和电动机的正常工作，在选择电缆截面时，应遵守以下三条原则：
（1）电缆正常运行时，其实际温升应不超过绝缘所允许的最高温升。
（2）按电缆线路工作时的允许电压损失进行选择。
（3）电缆截面的选择要满足机械强度的要求。
（1）工频额定电压U0/U为380/660V、660/1140V、1.9/3.3kv、3.6/6kv、6/10KV、8.7/10KV、300/500V。
（2）电缆导体的最高允许工作温度：65℃ 90℃
（3） 电缆允许最低的工作环境温度为-35℃
（4） 电缆弯曲半径：不大于电缆外径的6倍。
矿用电缆包括mc电缆，mcp电缆，mz电缆，mzp电缆，myq电缆，my电缆，mcptj电缆，myptj电缆，mvv电缆，mkvv电缆，myjv电缆，mkyjv电缆，mhyv电缆，ugf电缆，高压矿用电缆，10kv橡套电缆，6kv矿用电缆，矿用移动电缆，矿用阻燃电缆，mcpt电缆，矿用橡套电缆。
选择要求
矿井供电系统中，高压供电线路一般都采用铠装电缆，其故障率相对低压供电所采用的要少得多。采区供电是供电系统中的薄弱环节，工作环境又较差，因而如何选择电缆的型号与截面，关系到供电运行的安全。下面介绍电缆的选型和电缆截面的选择方法。
电缆型号的选择
电缆型号的选择，与供电的可靠性、安全性及是否经济合理有很大的关系?！睹嚎蟀踩娉獭返谒陌倭咛醵缘缋碌难∮弥贫巳缦卵≡褚螅?/span>
1.电缆实际敷设地点的水平差应与规定的电缆允许敷设水平差相适应。
2.电缆应带有供?；そ拥赜玫淖愎唤孛娴牡继?。
3.严禁采用铝包电缆。
4.必须选用经检验合格的并取得煤矿矿用产品安全标志的阻燃电缆。
5.电缆主线芯的截面应满足供电线路负荷的要求。
6.对固定敷设的高压电缆要求：
（1）在立井井筒或倾角45°其以上的井巷内，应采用聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆、交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆。
（2）在水平巷道或倾角45°以下的井巷内，应采用聚氯乙烯绝缘钢带或细钢丝铠装聚氯乙烯护套电力电缆、交联乙烯钢带或细钢丝铠装聚氯乙烯护套电力电缆。
（3）在进风斜井、井底车场及其附近、中央变电所至采区变电所之间，可以采用铝芯电缆；其他地点必须采用铜芯电缆。
（4）固定敷设的低压电缆，应采用Mw铠装或非铠装电缆或对应电压等级的移动橡套软电缆。
（5）非固定敷设的高低压电缆，必须采用符合Mr818标准的橡套软电缆。移动式和手持式电气设备应使用专用橡套电缆。
（6）照明、通信、信号和控制用的电缆，应采用铠装通信电缆、橡套电缆或M、厂、厂型塑力缆。
（7）低压电缆不应采用铝芯，采区低压电缆严禁采用铝芯。
电缆截面的选择
电缆截面的选择包括高压电缆截面的选择和低压电缆截面的选择，并以低压电缆截面的选择为主。
电缆主芯线的选择
一般采区低压供电线路都比较长，在运行中电缆流过电流会产生压降而发热。为保证电缆和电动机的正常工作，在选择电缆截面时，应遵守以下三条原则：
（1）电缆正常运行时，其实际温升应不超过绝缘所允许的最高温升。
（2）按电缆线路工作时的允许电压损失进行选择。
（3）电缆截面的选择要满足机械强度的要求。
